一、概述

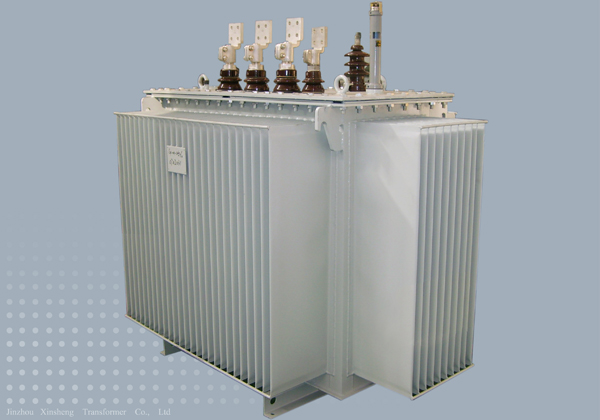

10kV级S9、SZ9系列产品符合国际电工委员会IEC76-70076标准。该系列产品经过进一步优化设计,采用新材料、新结构、新技术,大大降低了损耗和空载电流,具有良好的经济效益和社会效益。
二、技术参数
(一)10kVA～3150kVA三相双绕组无励磁调压配电变压器技术参数
型号额定容量   (kVA) 额定电压(kV) 联结组标号 损耗(kW) 空载电流(%) 短路  阻抗(%) 重量(kg) 外形尺寸 (mm) 轨中心距
横向×纵向(mm)
高压 高压分接 低压 空载 负载 器身重 油重 总重 长 宽 高
S9-10/10 10 6
6.3              10
10.5
11 		±5% 0.4 Yyn0   Dyn11 0.06 0.27 2.3 4.0 75 60 185 920 450 1000 300×400
S9-20/10 20 0.10 0.48 2.3 110 70 240 985 530 1060 400×400
S9-30/10 30 0.13 0.60/0.63 2.3 190 75 300 1060 730 1080 400×400
S9-50/10 50 0.17 0.87/0.91 2.0 250 90 390 1110 760 1180 400×450
S9-63/10 63 0.20 1.04/1.09 1.9 290 100 450 1130 770 1220 400×450
S9-80/10 80 0.25 1.25/1.31 1.8 340 110 510 1135 780 1240 400×450
S9-100/10 100 0.29 1.50/1.58 1.6 360 130 590 1140 820 1290 400×450
S9-125/10 125 0.34 1.80/1.89 1.5 440 140 660 1250 830 1380 400×450
S9-160/10 160 0.40 2.20/2.31 1.4 510 150 760 1280 840 1470 550×550
S9-200/10 200 0.48 2.60/2.73 1.3 590 170 920 1370 870 1500 550×550
S9-250/10 250 0.56 3.05/3.20 1.2 720 200 1090 1410 910 1560 550×650
S9-315/10 315 0.67 3.65/3.83 1.1 820 220 1240 1420 1050 1580 550×650
S9-400/10 400 0.80 4.30/4.52 1.0 980 280 1510 1540 1120 1610 550×750
S9-500/10 500 0.96 5.15/5.41 1.0 1160 330 1770 1600 1300 1710 660×750
S9-630/10 630 1.20 6.20 0.9 4.5 1430 410 2180 1980 1330 1880 660×750
S9-800/10 800 1.40 7.50 0.8 1670 450 2550 2000 1340 1960 820×850
S9-1000/10 1000 1.70 10.30 0.7 1290 580 2980 2030 1350 2010 820×850
S9-1250/10 1250 1.95 12.00 0.6 2160 610 3460 2070 1370 2100 820×850
S9-1600/10 1600 2.40 14.50 0.6 2640 790 4240 2160 1440 2160 820×900
S9-2000/10 2000 2.84 17.8 0.5 3255 1245 5950 2445 2315 2570 1070×1070
S9-2500/10 2500 3.35 20.7 0.5 3535 1270 6325 2520 2365 2390 1070×1070
S9-3150/10 3150 4.20 25.7 0.5 5.5 4133 2210 8610 2650 2495 2710 1070×1070
※ 表中斜线前方数据值为Yyn0联结组变压器用，斜线后方数据值为Dyn11联结组变压器。　　　　（二）630kVA～6300kVA三相双绕组无励磁调压电力变压器技术参数

型号		额定容量(kVA) 额定电压(kV) 联结组标号 损耗(kW) 空载电流(%) 短路  阻抗(%) 重量(kg) 外形尺寸 (mm) 轨中心距
横向×纵向
(mm)
高压 高压分接 低压 空载 负载 器身重 油重 总重 长 宽 高
S9-630/10 630 6     6.3    10    10.5   11      ±5% 3 3.15    6.3 Yd11 1.03 7.29 1.1 5.5 1450 475 2600 2170 1100 1905 660×660
S9-800/10 800 1.26 8.91 1.0 1660 510 2930 2220 1120 2200 820×820
S9-1000/10 1000 1.48 10.44 1.0 1970 615 3230 2270 1150 2360 820×820
S9-1250/10 1250 1.75 12.42 0.9 2305 720 3910 2280 1160 2375 820×820
S9-1600/10 1600 2.11 14.85 0.8 2510 730 4090 2350 1600 2430 820×900
S9-2000/10 2000 2.52 17.82 0.8 2900 910 5000 2440 2000 2500 820×900
S9-2500/10 2500 2.97 20.70 0.8 3580 980 6210 2565 2110 2635 1070×1070
S9-3150/10 3150 3.51 24.30 0.7 4180 1570 7930 2850 2650 2750 1070×1070
S9-4000/10 4000 10 10.5 11   3.15
6.3 		4.32 28.80 0.7 5690 1720 9600 2945 2760 2825 1070×1070
S9-5000/10 5000 5.13 33.03 0.7 5785 2155 10440 3140 2820 2860 1070×1070
S9-6300/10 6300 6.12 36.90 0.6 7056 3262 13310 3270 3460 2885 1070×1070
 　　（三）200kVA～1600kVA三相双绕组有载调压电力变压器技术参数

型号		额定容量(kVA) 额定电压(kV) 联结组标号 损耗(kW) 空载电流(%) 短路  阻抗(%) 重量(kg) 外形尺寸 (mm) 轨中心距
横向×纵向
(mm)
高压 高压分接 低压 空载 负载 器身重 油重 总重 长 宽 高
SZ9-200/10 200 6     6.3    10 ±4
×2.5% 		0.4 Yyn0
Dyn11 		0.48 3.06 1.5 4.0 525 245 1080 1635 830 1450 550×550
SZ9-250/10 250 0.56 3.60 1.4 650 300 1230 1710 1000 1500 550×550
SZ9-315/10 315 0.67 4.32 1.4 740 280 1430 1720 1010 1550 660×660
SZ9-400/10 400 0.80 5.22 1.3 905 350 1745 1730 1020 1585 660×660
SZ9-500/10 500 0.96 6.21 1.2 1080 385 1950 1820 1040 1450 660×660
SZ9-630/10 630 1.20 7.65 1.1 4.5 1465 460 2300 2185 1080 1885 660×660
SZ9-800/10 800 1.40 9.36 1.0 1620 590 3020 2230 1095 2270 820×820
SZ9-1000/10 1000 1.70 10.98 1.0 1910 725 3505 2285 1260 2480 820×820
SZ9-1250/10 1250 1.95 13.05 0.9 2360 825 4280 2380 1300 2740 820×820
SZ9-1600/10 1600 2.40 15.57 0.8 2780 935 4980 2390 1320 2750 1070×1070

※根据使用部门需要可提供高压绕组为10.5kV及11kV的变压器。
※根据使用部门的要求可提供低压为0.69kV的变压器。
三、  订货须知
(一) 订货时须注明以下各项:
1.  产品名称
2. 产品型号、规格
3. 额定容量(kVA)
4. 额定电压组合及分接范围
5. 短路阻抗(%)
6. 联接组标号
7. 冷却方式
8. 特殊要求(如海拔、相数、频率、绝缘水平及轨距等)
(二)外形尺寸及重量随要求改变，本表内数据以出厂文件为准。
