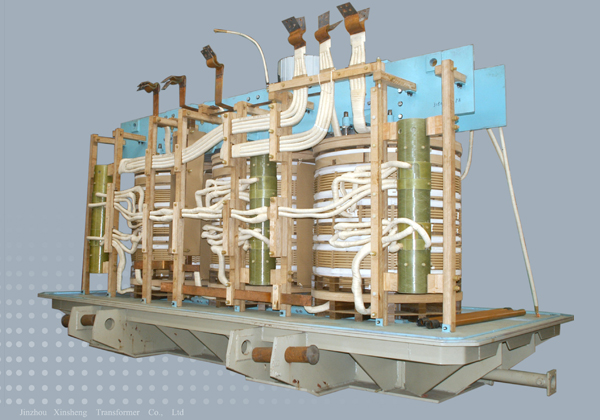

一、概述
  35kV级S9、SF9、SZ9、SFZ9系列产品符合国际电工委员会IEC60076和中华人民共和国国家标准GB1094.1.2-1996、GB1094.3.5-2003制造。
  本产品有载调压范围为±3×2.5%,可在一次侧借助于调压开关在调压范围内电动或自动调整电压,以保证输出电压的稳定性。35kV级8000kVA以上变压器可采用钟罩式油箱,大大加强了油箱机械强度,减少了焊缝,提高了变压器外观质量。因此,被广泛应用于对电压质量要求较高的科研、大楼、宾馆及企事业单位,具有较好的运行经济效益。
二、技术参数
(一)  S9系列 50~4000kVA三相双绕组无励磁调压配电变压器技术参数
型号

额定
容量(kVA)

额定电压(kV)

联结组   标号

损耗(kW)

空载  电流(%)

短路阻抗(%)

重量(kg)

外形尺寸 (mm)

轨中心距
横向×纵向 (mm)

高压

高压分接

低压

空载

负载

器身重

油重

总重

S9-50/35

50

35

±5%

0.4

Dyn11
Yyn0

0.21

1.21/1.27

2.0

6.5

291

279

755

1090

835

1755

660×660

S9-100/35

100

0.29

2.02/2.12

1.8

400

420

1700

1185

1040

1895

660×660

S9-125/35

125

0.34

2.38/2.50

1.7

600

430

1325

1200

1110

1970

660×660

S9-160/35

160

0.36

2.83/2.97

1.6

665

475

1470

1350

1140

2010

660×660

S9-200/35

200

0.43

3.33/3.50

1.5

770

495

1640

1380

1180

2030

660×660

S9-250/35

250

0.51

3.96/4.16

1.4

1020

585

1925

1690

1230

2210

660×660

S9-315/35

315

0.61

4.77/5.01

1.4

1090

690

2400

1850

1250

2345

820×820

S9-400/35

400

0.73

5.76/6.05

1.3

1345

730

2500

1940

1280

2380

820×820

S9-500/35

500

0.86

6.93/7.28

1.2

1360

780

2660

2000

1540

2440

820×820

S9-630/35

630

1.04

8.28

1.1

1500

920

3150

2290

1570

2500

820×820

S9-800/35

800

1.23

9.90

1.0

1710

1110

3800

2300

1600

2710

820×820

S9-1000/35

1000

1.44

12.15

1.0

2150

1320

4490

2310

1680

2830

820×820

S9-1250/35

1250

1.76

14.67

0.9

2650

1390

5170

2330

1735

2850

1070×1070

S9-1600/35

1600

2.12

17.55

0.8

2790

1430

5650

2375

1825

2890

1070×1070

S9-2000/35

2000

2.47

22.32

0.8

3140

1560

6340

2620

1870

2920

1070×1070

S9-3000/35

3000

4.03

28.12

0.7

7.0

4300

2400

8900

2940

2540

3500

1475×1475

S9-4000/35

4000

4.94

34.90

0.7

5400

2750

10700

2800

3100

3500

1475×1475

※ 表中斜线前方数据值为Yyn0联结组变压器用,斜线后方数据值为Dyn11联结组变压器用。
※ 根据用户需要,可选用10型、11型低损耗产品。  (二)  S9系列 630~40000kVA 三相双绕组无励磁调压电力变压器技术参数

型号

额定容量(kVA)

额定电压(kV)

联结组   标号

损耗(kW)

空载电流(%)

短路阻抗(%)

重量(kg)

外形尺寸 (mm)

轨中心距
横向×纵向(mm)

高压

高压分接

低压

空载

负载

器身重

油重

总重

S9-630/35

630

35

±5%

3.15
6.3
10.5

Yd11

1.04

8.28

1.10

6.5

1670

950

3360

2280

1100

2400

820×820

S9-800/35

800

1.23

9.90

1.00

1763

995

3690

2290

1215

2530

820×820

S9-1000/35

1000

1.44

12.15

1.00

2125

1082

4260

2380

1240

2665

820×820

S9-1250/35

1250

1.76

14.67

0.90

2445

1250

4775

2620

1670

2680

820×820

S9-1600/35

1600

2.12

17.55

0.80

2930

1590

6030

2640

1760

2740

1070×1070

S9-2000/35

2000

2.72

19.35

0.70

3156

1687

6295

2660

1865

2810

1070×1070

S9-2500/35

2500

3.20

20.70

0.60

4010

1830

7510

2720

2130

2880

1070×1070

S9-3150/35

3150

35
38.5

3.80

24.30

0.56

7.0

4260

1860

8150

2740

2210

3000

1070×1070

S9-4000/35

4000

4.52

28.80

0.56

5340

2325

9970

2890

2840

2800

1475×1475

S9-5000/35

5000

5.40

33.03

0.48

6500

2640

11640

3265

2870

3070

1475×1475

S9-6300/35

6300

6.56

36.90

0.48

7.5

7650

3200

14100

3350

2890

3270

1475×1475

S9-8000/35

8000

±2×2.5%

3.15
3.3
6.3
6.6
10.5
11

YNd11

9.00

40.50

0.42

9120

3760

17470

3800

3200

3470

1475×1475

S9-10000/35

10000

10.88

47.70

0.42

11110

4395

19120

3880

3260

3680

1475×1475

S9-12500/35

12500

12.60

56.70

0.40

8.0

14600

4800

24300

4310

3360

4100

1475×1475

S9-16000/35

16000

15.20

69.30

0.40

16260

5800

27300

4350

3540

4400

1475×1475

S9-20000/35

20000

18.00

83.70

0.40

19000

6400

31300

4430

3550

4680

2040×1475

S9-25000/35

25000

21.28

99.00

0.32

22500

7350

36600

4660

3590

4740

2040×1475

S9-31500/35

31500

25.28

118.8

0.32

26700

8700

43200

4830

5100

4800

2040×1475

S9-40000/35

40000

28.56

131.5

0.32

31500

9100

47900

5210

5140

4940

2040×1475

※ 根据用户需要,可选用10型、11型低损耗产品。  (三)  SF9系列 6300~31500kVA三相双绕组无励磁调压电力变压器技术参数

型号

额定
容量(kVA)

额定电压(kV)

联结组标号

损耗(kW)

空载电流(%)

短路阻抗(%)

重量(kg)

外形尺寸 (mm)

轨中心距
横向×纵向
(mm)

高压

高压分接

低压

空载

负载

器身重

油重

总重

SF9-6300/35

6300

35
38.5

±2×2.5%

3.15
3.3
6.3
6.6
10.5
11

YNd11

6.56

36.9

0.48

7.5

6600

2600

12000

3050

2310

3260

1475×1475

SF9-8000/35

8000

9.00

40.5

0.42

8875

3160

15267

3700

3175

3470

1475×1475

SF9-12500/35

12500

12.60

56.7

0.40

8.0

12160

4040

21255

4260

3240

4070

1475×1475

SF9-16000/35

16000

15.20

69.3

0.40

15690

5100

25310

4400

3440

4390

1475×1475

SF9-20000/35

20000

18.00

83.7

0.40

16910

5660

26530

4480

3485

4640

2040×1475

SF9-25000/35

25000

21.28

99.0

0.32

21550

6425

33425

4520

3520

4700

2040×1475

SF9-31500/35

31500

25.28

118.8

0.32

25320

7000

38500

4655

3910

4780

2040×1475


※ 根据用户需要,可选用10型、11型低损耗产品。
(四)  SZ9系列 2000~20000kVA三相双绕组有载调压电力变压器技术参数

型号

额定
容量(kVA)

额定电压(kV)

联结组标号

损耗(kW)

空载      电流    (%)

短路阻抗               (%)

重量(kg)

外形尺寸 (mm)

轨中心距
横向×纵向 (mm)

高压

高压分接

低压

空载

负载

器身重

油重

总重

SZ9-2000/35

2000

35

±3×2.5%

6.3
10.5

Yd11

2.88

20.25

0.80

6.5

3500

2100

7300

3310

2700

3025

1070×1070

SZ9-2500/35

2500

3.40

21.73

0.80

3960

2105

7665

3350

2720

3115

1070×1070

SZ9-3150/35

3150

35
38.5

4.04

26.01

0.72

7.0

4490

2500

9040

3540

2740

3140

1070×1070

SZ9-4000/35

4000

4.84

30.69

0.72

5510

2780

11610

3580

2880

3150

1475×1475

SZ9-5000/35

5000

5.80

36.00

0.68

6430

3090

12115

3610

2910

3210

1475×1475

SZ9-6300/35

6300

7.04

38.70

0.68

7.5

7960

3490

14470

4000

3000

3300

1475×1475

SZ9-8000/35

8000

6.3
6.6
10.5
11

YNd11

9.84

42.75

0.60

9660

5060

18400

4200

3630

3630

1475×1475

SZ9-10000/35

10000

11.60

50.58

0.60

10835

5265

22190

4380

3785

3920

1475×1475

SZ9-12500/35

12500

13.68

59.85

0.56

8.0

12940

5505

24100

4400

3800

3950

1475×1475

SZ9-16000/35

16000

16.46

74.02

0.54

13420

6500

26300

4800

3830

4100

1475×1475

SZ9-20000/35

20000

19.46

87.14

0.54

16160

7725

31830

5100

4500

4700

2040×1475

※ 根据用户需要,可选用10型、11型低损耗产品。(五)SFZ9系列 4000~25000kVA 三相双绕组有载调压电力变压器技术参数
型号额定容量(kVA)额定电压(kV)联结组标号损耗(kW)空载电流(%)短路阻抗 (%)重量(kg)外形尺寸 (mm)轨中心距
横向×纵向 (mm)
高压高压分接低压空载负载器身重油重总重
SFZ9-4000/35400035
38.5
±3×2.5% 6
6.3
10
10.5
Yd11
YNd11
4.8430.690.727.053303700115004200222031001475×1475
SFZ9-6300/3563007.0438.700.687.579403860133404220323032001475×1475
SFZ9-8000/3580009.8442.750.6089404080166704280324032401475×1475
SFZ9-10000/351000011.6050.580.60104404350194504300326034901475×1475
SFZ9-12500/351250013.6859.850.568.0125205420237604320328036201475×1475
SFZ9-16000/351600016.4674.020.54155505920252704680329037101475×1475
SFZ9-20000/352000019.4687.140.54161006840291005100330045502040×1475
SFZ9-25000/352500023.00103.000.50188607200331905400340046002040×1475
※ 根据用户需要,可选用10型、11型低损耗产品。
订货须知
(一) 订货时须注明以下各项:
1.  产品名称
产品型号、规格
额定容量(kVA)
额定电压组合及分接范围
短路阻抗(%)
联接组标号
冷却方式
特殊要求(如海拔、相数、频率、绝缘水平及轨距等)
(二)外形尺寸及重量随要求改变,本表内数据以出厂文件为准。
