一、概述：

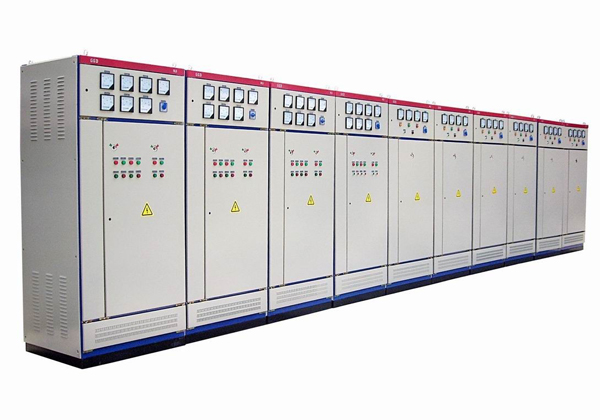

GGD型交流低压配电柜，是能源部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代为宗旨，于1991年下达的技术进步开发项目，由能源部低压成套开关设备联合设计研制组完成设计和研制，并于1992年10月通过了由能源部主持的部级鉴定。目前在全国范围内已广泛应用。
GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制只用。
GGD型交流低压配电柜是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分段能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。
GGD型交流低压配电柜符合IEC60439-1:1999《低压成套开关设备和控制设备 第一部分》，GB7251.1《低压成套开关设备和控制设备》等标准。
二、结构特点：
1.GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯形钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。
通用柜的零部件按模块原理设计，并有20模数的安装孔，通用系数高。可以使工厂实现予生产，及缩短了生产制造周期，也提高了工作效率。
2.GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3.GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方、面目一新。
4.柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边处嵌有一根山行橡胶条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5.装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
6.柜体面漆附着力强，质感好。整柜呈亚光色调，避免了炫目效应，给值班人员创造了较舒适的视觉环境。
7.柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
8.柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20～IP40之间选择。
三、主要技术参数：

符合标准		IEC60439-1，GB7251.1
防护等级IP30
额定工作电压（V）380
频率（Hz）50
额定绝缘电压（V）660
额定电流(A)1000,1600,2000,2500
额定短路开断电流（kA）50
额定短时耐受电流（kA /1S）50
额定峰值耐受电流（kA ）106
