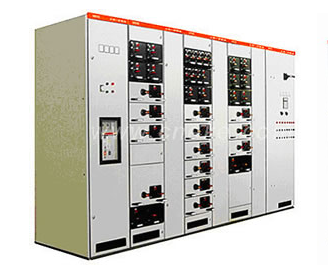

本装置适用于交流50-60Hz，额定工作电压660V及以下的系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。
本装置除一般陆用外，经过特殊处理后还可以用于海上石油钻采平台和核电站中。
本装置符合IEC60439和GB7251.1-2005《低压成套开关设备和控制设备第1部分；型式试验和部分型式试验成套设备》国家标准，JB/T9661-1999《低压抽出成套开关设备》行业标准。
结构特点：
1. 主构架采用C型型钢，由2.0mm冷轧板冷弯而成，在型钢的两侧面上分别有模数为25mm的安装孔，内部安装灵活方便，具有强度高、便于模块化安装的特点，防护等级可达到IP40。
2. 主构架装配型式设计为全组装式结构、适应不同层次用户的需要。
3. 装置的各功能室严格分开，相互隔离。其隔室主要分为功能单元室、母线室、电缆室，各单元的作用相对独立，互不影响。｜
4. 水平主母线采取柜后平置式排列方式，以增强母线抗短路电流产生的电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
5. 抽屉类型分为8/4E、8/2E、8E、16E、24E 5个尺寸系列。回路额定电流在400A及以下。
6. 每台装置最多能安装36个8/4E单元抽屉或18个8/2E单元抽屉。
7. 抽屉具有分、合、试验、抽出、等位置，并有明显标志。
8. 抽屉设有机械联锁装置和紧急解锁装置。
9. 操作方式：单面操作。
10. 安装方式：离墙安装。
11. 接线方式：一次回路柜后接线，二次回路柜前接线。
12. 进出线方式：可以任意从柜顶或柜底进出线。
13. 表面处理：外壳：粉沫喷涂；柜架：镀锌或覆铝锌钢板。
14. 内部隔室：主母线室、垂直母线室、馈电/控制单元室、转接线室、一次出线端子室、二次出线端子室和二次线走线通道。
主要技术参数：
额定工作电压（V）380,660
额定绝缘电压（V）660
额定工作电流（A）水平母线630~5000
垂直母线800~2000*
额定短时耐受电流        有效值（1S）/峰值（kA）水平母线50~100/105~250
垂直母线60/130~150
外壳防护等级IP40、IP51**
外形尺寸（高×宽×深）mm2200×600（800、1000）×600（1000）
　　 *垂直母线额定工作电流：单面或双面操作的抽出式MCC为800A，可移动MCC为1000A；柜深1000mm单面操作的MCC为800~2000A　　**防护等级IP54由于降容严重，故不推荐使用。
