产品中心 - 12KV

详细介绍

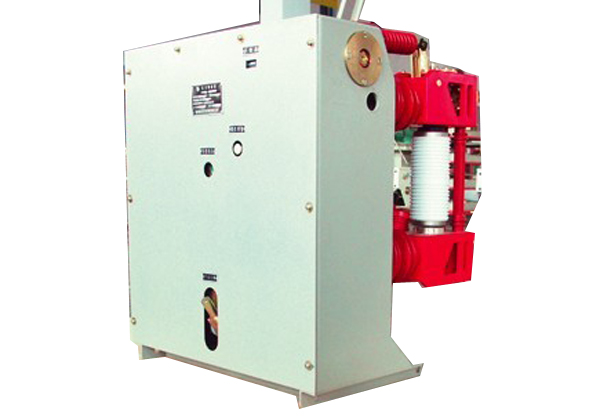

ZN28-12系列真空断路器为额定电压12kV、三相交流50Hz的户内高压开关，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。该系列断路器可配用于各种类型的间隔式、铠装式金属封闭开关柜。该系列断路器的操动机构可以是CD17、CT19等。
ZN28-12型真空断路器总体结构为落地式。每只灭弧室由一只落地绝缘子和一只悬挂绝缘子固定，并由二根绝缘杆落地支撑，使得产品更加稳固。本断路器配用中间封接式纵磁场真空灭弧室和直流电磁操动机构。操动机构和真空灭弧室采用前后布置；断路器为手车式。操动机构通过绝缘拉杆与真空灭弧室导电杆相连接，带动真空灭弧室动触头以规定的机械参数分合运动。
技术参数

序号	名称	单位	数值
1	额定电压	kV	12
2	额定电流	A	630、1250	630、1250、1600	630、1250、1600		2000、2500、3150	1600、2000、2500、3150
3	额定频率	Hz	50
4	额定短路开断电流	kA	20	25	31.5		31.5	40
5	额定短时耐受电流（4S）	kA	20	25	31.5		31.5	40
6	额定峰值耐受电流	kA	50	63	80		80	100
7	额定短路关合电流（峰值）	kA	50	63	80		80	100
8	额定短时工频耐受电压（1min）	kV	42
9	额定雷电冲击耐受电压（峰值）	kV	75
10	额定短路开断电流开断次数	次	30						20
11	机械寿命	次	10000
12	额定操作顺序		分-0.3秒-合分-180秒-合分
13	额定操作电压	V	DC220（CD17） AC/DC220（CT19）			DC110（CD17） DC110（CT19）
14	额定操作电流	A	合闸71/128（CD17ll/lll）分闸1.5/2（CD17）合闸AC2.2/DC1.63（CT19）分闸AC1.6/DC1.2（CT19）			合闸142/256（CD17- ll/lll）分闸3.0（CD17）合闸/分闸2.34（CT
