产品中心 - 12KV

详细介绍

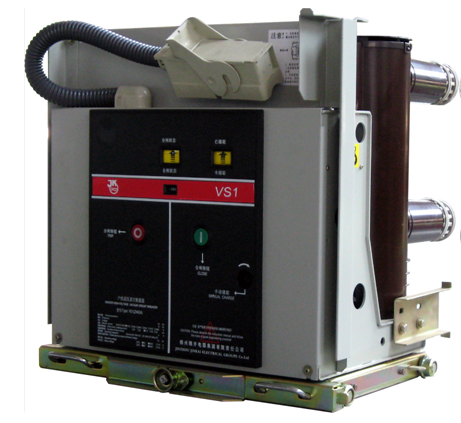

该产品具有结构紧凑新颖、绝缘可靠、无污染、无爆炸危险、性能稳定、技术参数高、维护周期长、操作功能齐全等显著优点。断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种结构能有效的防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响；并且主绝缘筒加内外裙边，爬电比距超过国标要求，具有极高的绝缘性能，适应各种恶劣环境。断路器采用操动机构与断路器本体一体式设计，前后布置，操动机构经特殊优化设计，传动效率高，机械特性稳定，寿命长达20000次以上。该断路器既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用，可与当前国内各种柜型的成套设备灵活匹配。成为目前国内12kV真空断路器的绝对主流产品。
技术参数

序号	名称	单位	数值
1	额定电压	kV	12
2	额定电流	A	630 1250	630 1250	1250 1600 2000 2500 3150 4000*		1250 1600 2000 2500 3150 4000*
3	额定频率	Hz	50
4	额定短路开断电流	kA	20	25	31.5		40
5	额定短时耐受电流（4S）	kA	20	25	31.5		40
6	额定峰值耐受电流	kA	50	63	80		100
7	额定短路关合电流（峰值）	kA	50	63	80		100
8	额定短时工频耐受电压（1min）	kV	42
9	额定雷电冲击耐受电压（峰值）	kV	75
10	额定短路电流开断次数	次	50				20
11	机械寿命	次	20000
12	额定操作顺序		分-0.3秒-合分-180秒-合分
13	额定操作电压	V	AC/DC220			AC/DC110
14	额定操作电流	A	合闸1.67、分闸1.22			合闸3.33、分闸2.44

*注：额定电流为4000A需强制风冷
