产品中心 - 12KV

详细介绍

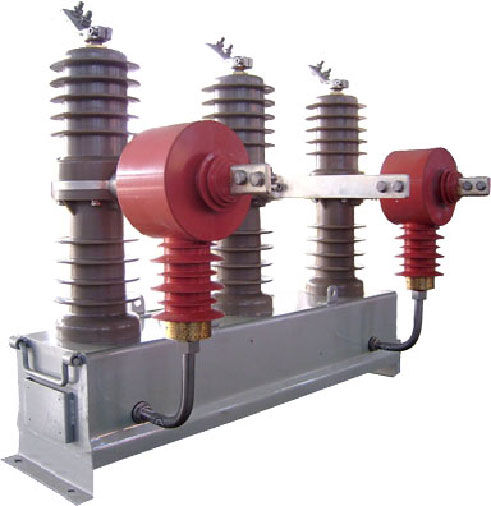

ZW32－12/Y系列永磁机构户外柱上真空断路器（以下简称断路器）为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流和短路电流。适用于城市和农村电网中作保护和控制之用，更适用于频繁操作的场所。其外形和安装尺寸与ZW32-12弹簧操动机构断路器相同，可以互换。

技术参数：

序号	名称	单位	数值
1	额定电压	kV	12
2	额定电流	A	400、630
3	额定频率	Hz	50
4	额定短路开断电流	kA	12.5、16、20
5	额定短路关合电流（峰值）	kA	31.5、40、50
6	额定短时工频耐受电压（1min）	kV	42
7	额定雷电冲击耐受电压（峰值）	kV	75
8	额定短路电流开断次数	次	30
9	机械寿命	次	10000
10	额定操作顺序		分-0.3秒-合分-180秒-合分
11	额定操作电压	V	DC220
12	电流互感器变比		50/5 100/5 200/5 400/5 600/5

外形尺寸

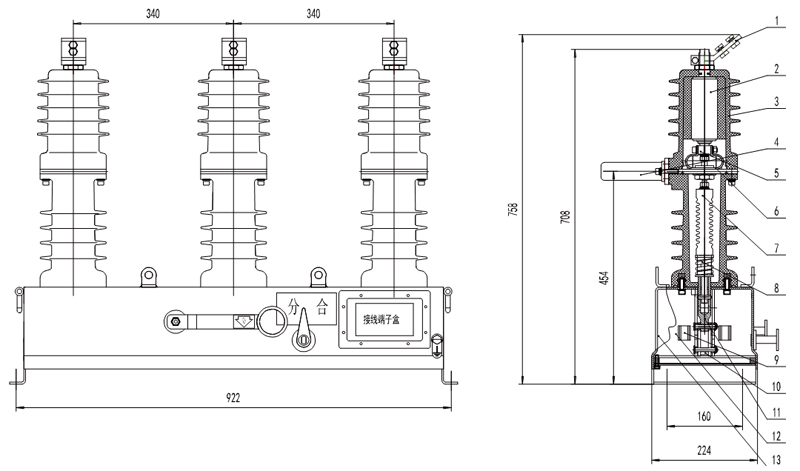

1.上出线；2.灭弧室；3.绝缘筒；4下出线；5.导电夹；6.软连接；7.绝缘拉杆；8.触头压力簧；9.分闸弹簧；10.驱动杆；11.机构输出；12.操动机构；13.基箱。

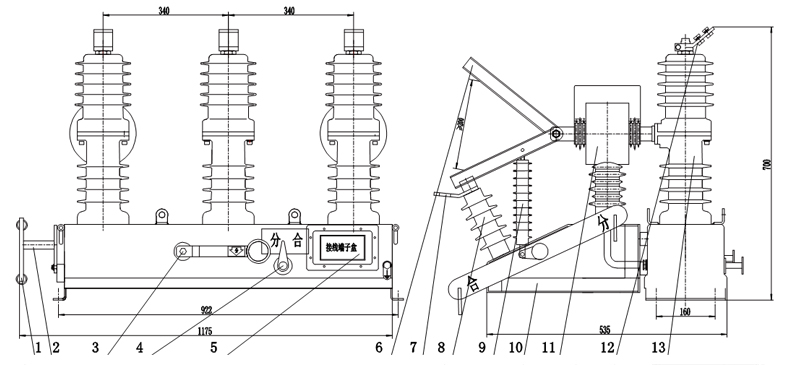

1.隔离开关操作手柄；2.隔离开关主轴；3.断路器手动分闸手柄；4.分合指示；5.接线盒；6.隔离刀片；7.接线板（进线端）；8.绝缘子；9.绝缘拉杆；10.支架；11.电流互感器；12.接线板（出线端）；13.断路器。
