产品中心 - 电力变压器

详细介绍

一、概述

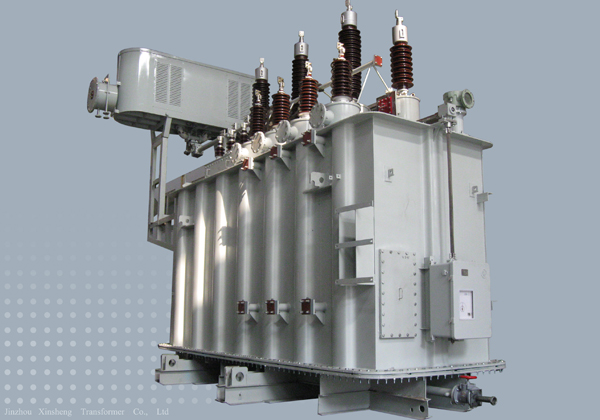

　　110kV级三相油浸式电力变压器依据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094.1.2-1996、GB1094.3.5-2003制造，频率50Hz，可作为各行业输变电之用。
本产品具有优良的耐冲击性能、机械性能好、抗短路能力强、低局放、低噪音、低损耗、密封性好、少维护等特点。
二、技术参数
　　(一) SF9系列 6300～90000kVA 三相双绕组无励磁调压电力变压器技术参数

型号	额定容量(kVA)	额定电压(kV)			联结组标号	损耗(kW)		空载电流(%)	短路阻抗(%)	重量(kg)			外形尺寸(mm)			轨中心距横向×纵向(mm)
型号	额定容量(kVA)	高压	高压分接	低压	联结组标号	空载	负载	空载电流(%)	短路阻抗(%)	器身重	油重	总重	长	宽	高	轨中心距横向×纵向(mm)
SF9-6300/110	6300	110　 121	±2×2.5%	6.3 6.6 10.5 11	YNd11	9.3	36	0.77	10.5	9890	5480	20020	4540	3250	4050	1475×1475
SF9-8000/110	8000					11.2	45	0.77		10290	5730	22400	4690	3300	4295	1475×1475
SF9-10000/110	10000					13.2	53	0.72		13650	6820	26100	4820	3370	4530	1475×1475
SF9-12500/110	12500					15.6	63	0.72		14660	7835	28000	4900	3450	4800	1475×1475
SF9-16000/110	16000					18.8	77	0.67		16830	8440	29560	5020	3540	5090	2040×1475
SF9-20000/110	20000					22.0	93	0.67		18660	9080	33000	5350	3660	5285	2040×1475
SF9-25000/110	25000					26.0	110	0.62		23590	9310	39290	5980	3950	5420	2040×1475
SF9-31500/110	31500					30.8	133	0.60		28500	11100	48300	6560	4470	5800	2040×1475
SF9-40000/110	40000					36.8	156	0.56		33000	14200	56000	6780	4660	5900	2040×1475
SF9-50000/110	50000					44.0	194	0.52		34590	15890	59800	6810	4810	6100	2040×1475
SF9-63000/110	63000					52.0	234	0.48		39800	16900	66300	6900	4900	6415	2040×1475
SF9-75000/110	75000			13.8 15.75 18 20		59.0	278	0.42	12～14	46200	18700	76500	6970	4980	6190	2040×1475
SF9-90000/110	90000			13.8 15.75 18 20		68.0	320	0.38	12～14	53700	20100	89300	7200	5080	6300	2040×1475

※根据用户需要，可选用10型、11型低损耗产品。

　　(二) SFZ9系列 4000～63000kVA 三相双绕组有载调压电力变压器技术参数

型号	额定容量(kVA)	额定电压(kV)			联结组标号	损耗(kW)		空载电流(%)	短路阻抗(%)	重量(kg)			外形尺寸(mm)			轨中心距横向×纵向(mm)
型号	额定容量(kVA)	高压	高压分接	低压	联结组标号	空载	负载	空载电流(%)	短路阻抗(%)	器身重	油重	总重	长	宽	高	轨中心距横向×纵向(mm)
SFZ9-4000/110	4000	110	±8× 1.25%	6.3 6.6 10.5 11	YNd11	7.1	27	0.80	10.5	7100	6470	21800	4530	3380	4600	1475×1475
SFZ9-6300/110	6300					10.0	36	0.80		9600	6600	22300	4780	3450	4680	1475×1475
SFZ9-8000/110	8000					12.0	45	0.80		11800	7230	24600	5290	3500	4760	2040×1475
SFZ9-10000/110	10000					14.2	53	0.74		13900	7700	27800	5500	3630	4840	2040×1475
SFZ9-12500/110	12500					16.8	63	0.74		16200	7810	28500	5700	3810	4920	2040×1475
SFZ9-16000/110	16000					20.2	77	0.69		19300	9300	35600	5980	4140	5010	2040×1475
SFZ9-20000/110	20000					24.0	93	0.69		22800	10000	39800	6100	4230	5100	2040×1475
SFZ9-25000/110	25000					28.4	110	0.64		26600	11100	45200	6390	4340	5210	2040×1475
SFZ9-31500/110	31500					33.8	133	0.64		28600	12500	49600	6565	4470	5305	2040×1475
SFZ9-40000/110	40000					40.4	156	0.58		31275	14200	57100	6790	4660	5420	2040×1475
SFZ9-50000/110	50000					47.8	194	0.58		36590	16800	67800	6840	4700	5530	2040×1475
SFZ9-55000/110	55000					51.3	210	0.58		37400	17600	69200	6920	4800	5600	2040×1475
SFZ9-63000/110	63000					56.8	234	0.52		42200	18500	72600	7230	5170	5700	2040×1475

※根据用户需要，可选用10型、11型低损耗产品

　　(三) SFS9系列 6300～63000kVA三相三绕组无励磁调压电力变压器技术参数

型号	额定容量(kVA)	额定电压(kV)			联结组标号	损耗(kW)		空载电流(%)	短路阻抗(%)	重量(kg)			外形尺寸(mm)			轨中心距横向×纵向(mm)
型号	额定容量(kVA)	高压	中压	低压	联结组标号	空载	负载	空载电流(%)	短路阻抗(%)	器身重	油重	总重	长	宽	高	轨中心距横向×纵向(mm)
SFS9-6300/110	6300	110 ±2×2.5% 121 ±2×2.5%	35 37 38.5	6.3 6.6 10.5 11	YNyn0 d11	11.2	47	0.82	升压高－中 17.5～18.5 高－低 10.5 中－低 6.5 降压高－中 10.5 高－低 17.5～18.5 中－低 6.5	13930	8030	26400	5300	3860	4330	2040×1475
SFS9-8000/110	8000					13.3	56	0.78		15350	8530	28860	5410	4070	4450	2040×1475
SFS9-10000/110	10000					15.8	66	0.74		16500	8990	31000	5490	4260	4660	2040×1475
SFS9-12500/110	12500					18.4	78	0.70		19450	9470	34500	5550	4370	4840	2040×1475
SFS9-16000/110	16000					22.4	95	0.66		21810	10300	40610	5620	4530	4930	2040×1475
SFS9-20000/110	20000					26.4	112	0.65		23810	12580	47370	5710	4740	5120	2040×1475
SFS9-25000/110	25000					30.8	133	0.60		27890	13280	51050	5830	4860	5280	2040×1475
SFS9-31500/110	31500					36.8	157	0.60		35600	17200	63400	6040	4980	5420	2040×1475
SFS9-40000/110	40000					43.6	189	0.55		40990	17240	72170	6340	5150	5580	2040×1475
SFS9-50000/110	50000					52.0	225	0.55		48070	18900	83500	6980	5350	5720	2040×1475
SFS9-63000/110	63000					61.6	270	0.50		55800	21000	95640	7200	5600	5830	2040×1475

※高、中、低压绕组容量分配为（100/100/100）%。
※根据需要联结组标号可为YNd11yn0。
※根据用户需要，中压可选不同于表中的电压值或设分接头。
※根据用户需要，可选用10型、11型低损耗产品。

　　(四) SFSZ9系列 6300～63000kVA 三相三绕组有载调压电力变压器技术参数

型号	额定容量(kVA)	额定电压(kV)			联结组标号	损耗(kW)		空载电流(%)	短路阻抗(%)	重量(kg)			外形尺寸(mm)			轨中心距横向×纵向(mm)
型号	额定容量(kVA)	高压	中压	低压	联结组标号	空载	负载	空载电流(%)	短路阻抗(%)	器身重	油重	总重	长	宽	高	轨中心距横向×纵向(mm)
SFSZ9-5000/110	5000	110 ±8×1.25%	35 37 38.5	6.3 6.6 10.5 11	YNyn0 d11	10.2	40	0.95	高-中 10.5 高-低 17.5～18.5 中-低 6.5	10880	9470	27980	6300	3820	4460	2040×1475
SFSZ9-6300/110	6300					12.0	47	0.95		11600	9950	29430	6430	3900	4500	2040×1475
SFSZ9-8000/110	8000					14.4	56	0.95		13200	10420	32160	6570	4000	4530	2040×1475
SFSZ9-10000/110	10000					17.1	66	0.89		16200	11330	34160	6690	4100	4590	2040×1475
SFSZ9-12500/110	12500					20.2	78	0.89		18300	12300	36600	6850	4200	4650	2040×1475
SFSZ9-16000/110	16000					24.2	95	0.84		23280	13700	44140	7040	4350	4740	2040×1475
SFSZ9-20000/110	20000					28.6	112	0.84		25200	14800	51350	7270	4570	4810	2040×1475
SFSZ9-25000/110	25000					33.8	133	0.78		31450	16700	63570	7450	4780	4900	2040×1475
SFSZ9-31500/110	31500					40.2	157	0.78		34000	17200	66270	7680	4920	5110	2040×1475
SFSZ9-40000/110	40000					48.2	189	0.73		41000	18500	68500	7820	5060	5280	2040×1475
SFSZ9-50000/110	50000					56.9	225	0.73		48270	20100	84500	7910	5300	5510	2040×1475
SFSZ9-63000/110	63000					67.7	270	0.67		55500	21500	96100	8040	5500	5700	2040×1475

三、订货须知

　　(一) 订货时须注明以下各项:

产品型号、规格
额定容量(kVA)
额定电压组合及分接范围
短路阻抗(%)
联接组标号
冷却方式
特殊要求(如海拔、相数、频率、绝缘水平及轨距等)

(二) 外形尺寸及重量随要求而改变，本表内数据以出厂文件为准。
