产品中心 - 干式变压器

详细介绍

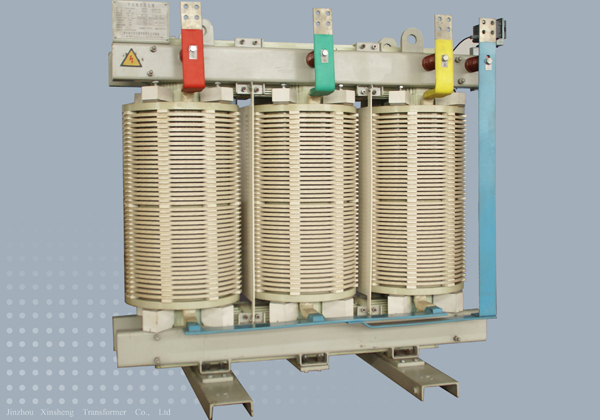

一、SG10型敞开通风系列干式变压器的优越性
1.H级绝缘：干式变压器的绝缘耐热等级有B、F、H等。耐热温度分别为130℃、155℃、180℃。该产品采用了新材料，新工艺、生产的SG10型敞开通风干式变压器绝缘耐热等级可达H级。
2.安全：SG10型干式变压器为当今最高安全性的干式变压器。所有绝缘材料不助燃、自熄、无毒，其可燃物质不到环氧浇注式产品的10%，在800℃高温下长时间燃烧无有毒烟雾产生，克服了环氧浇注干式变压器燃烧时产生大量有毒气体的缺陷。SG10型干式变压器在地铁、机场、大厦、小区、船舶、化工、冶炼等对安全要求高、湿热、通风不良的场合更显优越性。
3.可靠：SG10型干式变压器的特殊线圈设计、工艺及材料，使产品三防性能极佳（防潮、防霉、防盐雾），更能承受热冲击，永无龟裂，无局部放电产生。
4.环保：SG10型新产品寿命期后可分解回收，克服了环氧树脂浇注式变压器由于树脂、玻璃丝固化融合成整体，导致寿命期后不可分解，污染环境的缺陷。
5.过载能力强：SG10型干式变压器采用新结构、新材料、新工艺、散热条件好，热寿命长、过负荷能力极强，在120%过负荷下可长期安全可靠运行。在IP23环境下无须强迫风冷，仍可长期满负荷运行。
6.体积更小，重量更轻：SG10型干式变压器使用美国NOMEX纸作为主绝缘材料，并将作为变压器最热处的混合绝缘系统，使该产品与同等容量的环氧浇注式变压器产品相比，尺寸和重量减少2%。
7.世界首创无磁新结构：SG10型干式变压器采用低导磁的材料做夹件、拉板等，无杂散损耗，降低了负载损耗，提高变压器运行的经济效益。
二、结构特点
1、铁芯
选用高导磁性能硅钢片，45°全斜三级搭接，无冲孔，无拉螺杆。铁芯表面涂以H级绝缘树脂漆，防潮防锈。
2、线圈
选用进口NOMEX绝缘材料，并经真空加压设备多次浸渍国际最先进的无溶剂树脂，烘焙固化，高压线圈的连续式结构，避免了线圈层间电压高、散热能力差、易热击穿及机构强度低的缺点。
三、技术参数

型号	额定电压(kV)		联结组标号	空载损耗（W）	负载损耗 145℃ （W）	空载电流（％）	短路阻抗（％）	声级 Lpa dB(A)	重量 Weight (kg)	外形尺寸(mm) 长×宽×高（本体）	外形尺寸(mm) 长×宽×高（外壳）	轨中心距横向×纵向 (mm)
型号	高压	低压	联结组标号	空载损耗（W）	负载损耗 145℃ （W）	空载电流（％）	短路阻抗（％）	声级 Lpa dB(A)	重量 Weight (kg)	外形尺寸(mm) 长×宽×高（本体）	外形尺寸(mm) 长×宽×高（外壳）	轨中心距横向×纵向 (mm)
SG10-30/10	6 6.3 6.6 10 10.5 11 ±5% 或 ±2×2.5%	0.4	Dyn11 Yyn0	190	760	1.2	4	42	320	1120×750×990	1400×1200×1450	550×550
SG10-50/10				270	1070	1.2		42	430	1150×750×1030	1400×1200×1450	550×550
SG10-80/10				370	1480	1.2		43	570	1180×750×1070	1400×1200×1500	550×550
SG10-100/10				400	1690	1.0		43	660	1210×750×1110	1500×1300×1500	550×550
SG10-125/10				470	1980	1.0		44	800	1240×750×1160	1500×1300×1600	550×550
SG10-160/10				540	2280	1.0		44	920	1270×750×1200	1600×1300×1600	550×550
SG10-200/10				620	2710	1.0		46	1130	1300×860×1240	1600×1400×1700	660×660
SG10-250/10				720	2960	0.8		46	1300	1330×860×1290	1700×1400×1700	660×660
SG10-315/10				880	3730	0.8		47	1580	1390×860×1380	1700×1400×1800	660×660
SG10-400/10				980	4280	0.8		47	1890	1430×860×1430	1800×1400×1800	660×660
SG10-500/10				1160	5230	0.8		48	2150	1450×860×1520	1800×1400×1900	660×660
SG10-630/10				1340	6290	0.6		48	2550	1540×1020×1610	1900×1450×2000	820×820
SG10-630/10				1300	6400	0.6	6	48	2360	1600×1020×1440	1900×1450×1900	820×820
SG10-800/10				1520	7460	0.6		50	2800	1640×1020×1510	1850×1500×1900	820×820
SG10-1000/10				1770	8760	0.5		50	3300	1680×1020×1590	2050×1500×2000	820×820
SG10-1250/10				2090	10370	0.5		51	3800	1760×1020×1660	2100×1600×2100	820×820
SG10-1600/10				2450	12580	0.5		52	4500	1800×1020×1810	2200×1600×2200	820×820
SG10-2000/10				3050	15560	0.4		52	5450	1870×1270×1970	2300×1700×2400	1070×1070
SG10-2500/10				3600	18450	0.4		53	6360	1950×1270×2110	2500×1700×2500	1070×1070
SG10-1600/10				2450	13900	0.5	8	52	4400	1800×1020×1780	2200×1600×2200	820×820
SG10-2000/10				3050	17110	0.4		52	5340	1870×1270×1940	2300×1700×2400	1070×1070
SG10-2500/10				3600	20290	0.4		53	6230	1950×1270×2080	2500×1700×2500	1070×1070

注：1、使用条件：

同GB1094.11《干式电力变压器》4.2条。当环境最高温度＞40℃，海拔高度＞1000m时，按国标有关规定进行修正，在用户订货时提出。空载、负载损耗按GB/T10228-2008《干式电力变压器技术参数和要求》表1中A组，可按用户要求另行设计。

我公司SG(B)10系列产品的局部放电量均≤5PC。

标准： GB1094.11-2007 《干式电力变压器》

GB/T10228-2008 《干式电力变压器技术参数和要求》

GB4208-2008 《外壳防护等级（IP代码）》

2、外形尺寸及产品重量随要求而改变，本表内数据以出厂文件为准。
