一、概述
10kV级三相油浸式配电变压器根据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094.1.2-1996、GB1094.3.5-2003制造,频率50Hz,可作为工农业电网的配电之用。
二、简介

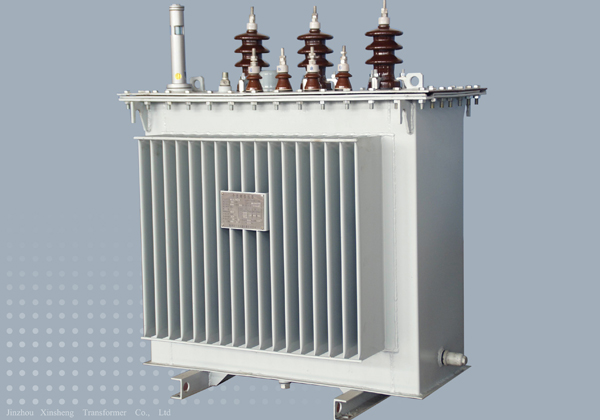

R型铁芯全密封配电变压器是一种新型高技术节能型产品,与传统变压器相比具有以下特点:
1、铁芯采用高导磁低损耗冷轧取向性硅钢片,采用R型铁芯结构,其铁芯为卷绕封闭形,截面接近纯圆形,磁路中没有气隙,磁路更合理,铁芯经过良好的退火处理后,能彻底消除内应力。
2、线圈采用高、低压线圈套绕,高压线圈直接绕在低压线圈上,二者同心度好,结构紧凑,减少了短路时的径向力,抗突发短路能力强。
3、空载损耗小,空载励磁电流小,噪音低。由于卷铁芯无接缝,全部磁通磁化方向与硅钢片轧压方向相同,卷铁芯更充分地发挥了硅钢片的取向性能。S11卷铁芯变压器比同容量的S9产品空载损耗下降30%,空载电流下降50%～70%。无接缝的卷铁芯结构采用专用设备绕制保证了铁芯紧实为一体,与叠装铁芯同样条件下对比其噪音降低5～10dB。
4、结构简练,因铁芯为一整体，故夹件只需对线圈压紧即可,大大的简化了结构,并且增强了抗突发短路能力,使运行更加可靠。
5、油箱采用膨胀式波纹油箱,并且采用全密封结构,有效的阻止了空气对变压器油的浸蚀,减缓了变压器、变压器绝缘的老化速度,延长了变压器的使用寿命。
三、技术参数
R型铁芯密封配电变压器
| 型号 | 额定容量(kVA) | 额定电压(kV) | 联结组标号 | 损耗(kW) | 空载
电流
(%) | 短路
阻抗
(%) | 重量(kg) | 外形尺寸(mm) | 轨中心距
横向×纵向(mm) | 高压 | 高压分接 | 低压 | 空载 | 负载 | 器身重 | 油重 | 总重 | 长 | 宽 | 高 | S11-M-R-30 | 30 | 6
6.3
10
10.5
11 | ±5% | 0.4 | Yyn0 | 0.10 | 0.60 | 1.10 | 4.0 | 190 | 95 | 390 | 756 | 682 | 1202 | 400×400 | S11-M-R-50 | 50 | 0.13 | 0.87 | 1.00 | 275 | 115 | 525 | 816 | 744 | 1287 | 400×400 | S11-M-R-63 | 63 | 0.15 | 1.04 | 0.95 | 320 | 120 | 585 | 841 | 789 | 1317 | 400×400 | S11-M-R-80 | 80 | 0.18 | 1.25 | 0.95 | 375 | 135 | 660 | 871 | 784 | 1352 | 550×550 | S11-M-R-100 | 100 | 0.20 | 1.50 | 0.90 | 440 | 145 | 750 | 891 | 769 | 1407 | 550×550 | S11-M-R-125 | 125 | 0.24 | 1.80 | 0.85 | 500 | 155 | 830 | 906 | 754 | 1447 | 550×550 | S11-M-R-160 | 160 | 0.28 | 2.20 | 0.80 | 590 | 175 | 955 | 951 | 769 | 1512 | 550×550 | S11-M-R-200 | 200 | 0.34 | 2.60 | 0.75 | 685 | 195 | 1090 | 996 | 804 | 1537 | 550×550 | S11-M-R-250 | 250 | 0.40 | 3.05 | 0.70 | 729 | 232 | 1200 | 1428 | 808 | 1590 | 550×550 | S11-M-R-315 | 315 | 0.48 | 3.65 | 0.70 | 940 | 240 | 1470 | 1086 | 889 | 1647 | 660×660 | S11-M-R-400 | 400 | 0.57 | 4.30 | 0.65 | 1170 | 270 | 1790 | 1131 | 904 | 1736 | 660×660 | S11-M-R-500 | 500 | 0.68 | 5.15 | 0.60 | 1310 | 305 | 2040 | 1171 | 934 | 1771 | 660×660 | S11-M-R-630 | 630 | 0.81 | 6.20 | 0.50 | 4.5 | 1489 | 410 | 2300 | 1654 | 934 | 1630 | 660×660 | S11-M-R-800 | 800 | 0.98 | 7.50 | 0.45 | 1600 | 510 | 2720 | 1360 | 1004 | 1254 | 820×820 | S11-M-R-1000 | 1000 | 1.15 | 10.30 | 0.45 | 1740 | 565 | 3075 | 1920 | 1069 | 1791 | 820×820 | S11-M-R-1250 | 1250 | 1.36 | 12.00 | 0.41 | 2085 | 640 | 3685 | 2030 | 1168 | 1973 | 820×820 | S11-M-R-1600 | 1600 | 1.64 | 14.50 | 0.36 | 2480 | 715 | 4320 | 2050 | 1183 | 2098 | 820×820 |
|
