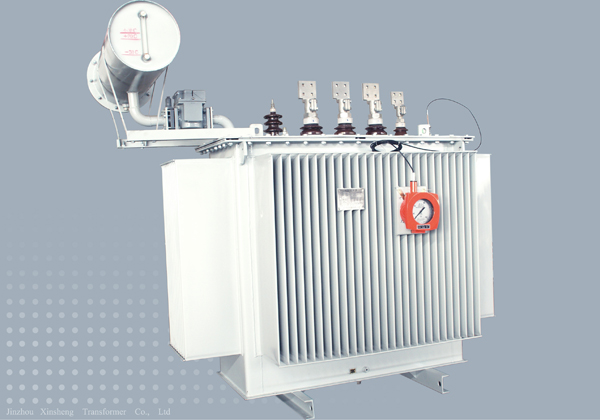

产品中心 - 全密封配电变压器

详细介绍

一、概述
10KV级三相油浸式S11型配电变压器根据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094.1.2-1996、GB1094.3.5-2003制造,频率50Hz,可作为工农业电网的配电之用。
二、简介
S11型全密封配电变压器是一种新型高技术节能型产品,与传统变压器相比具有以下特点:
1、铁芯采用高导磁低损耗冷轧取向性硅钢带,采用独特的叠片结构,最大限度地降低了磁通密度的畸形,从而使空载损耗和空载电流大幅降低。
2、线圈采用高、低压线圈套绕,高压线圈直接绕在低压线圈上,二者同心度好,结构紧凑,减小了短路时的径向力,抗突发短路能力强。
3、空载损耗小,空载励磁电流小,噪音低。由于该型号变压器的铁芯接缝气隙小,各层接缝互相错开,与同容量的S9产品相比,空载损耗下降约30%,空载电流下降50%～70%,噪音降低5～10dB。
4、油箱采用膨胀式波纹油箱,并且采用全密封结构,有效的阻止了空气对变压器油的浸蚀,减缓了变压器油、变压器绝缘的老化速度,延长了变压器的使用寿命。
三、技术参数
S11-(M)系列 30 kVA～1600kVA(密封式)配电变压器

型号	额定容量(kVA)	额定电压(kV)			联结组标号	损耗(kW)		空载电流(%)	短路阻抗(%)	重量(kg)			外形尺寸(mm)			轨中心距横向×纵向(mm)
型号	额定容量(kVA)	高压	高压分接	低压	联结组标号	空载	负载	空载电流(%)	短路阻抗(%)	器身重	油重	总重	长	宽	高	轨中心距横向×纵向(mm)
S11-M-30	30	6 6.3 10 10.5 11	±5%	0.4	Yyn0 Dyn11	0.10	0.60	1.10	4.0	162	80	340	1030	620	945	400×400
S11-M-50	50					0.13	0.87	1.00		228	110	500	1100	630	1010	400×400
S11-M-63	63					0.15	1.04	0.95		240	115	510	1140	640	1105	400×400
S11-M-80	80					0.18	1.25	0.95		320	135	640	1160	650	1160	400×400
S11-M-100	100					0.20	1.50	0.90		375	145	660	1170	670	1190	400×400
S11-M-125	125					0.24	1.80	0.85		450	155	810	1210	700	1225	400×400
S11-M-160	160					0.28	2.20	0.80		505	175	860	1260	730	1235	550×550
S11-M-200	200					0.34	2.60	0.75		600	195	1000	1300	750	1250	550×550
S11-M-250	250					0.40	3.05	0.70		665	230	1190	1370	770	1300	550×550
S11-M-315	315					0.48	3.65	0.70		760	245	1280	1390	800	1370	550×550
S11-M-400	400					0.57	4.30	0.65		940	260	1560	1430	840	1430	550×550
S11-M-500	500					0.68	5.15	0.60		1250	300	1860	1530	890	1450	660×660
S11-M-630	630					0.81	6.20	0.50	4.5	1380	390	2260	1670	940	1520	660×660
S11-M-800	800					0.98	7.50	0.45		1850	460	2950	1740	960	1630	660×660
S11-M-1000	1000					1.15	10.30	0.45		2020	580	3340	1850	1100	1700	820×820
S11-M-1250	1250					1.36	12.00	0.41		2410	620	3870	1940	1130	1830	820×820
S11-M-1600	1600					1.64	14.50	0.36		2640	690	4200	2100	1190	1900	820×820

四、订货须知(一) 订货时须注明以下各项:
1. 产品名称
2. 产品型号、规格
3. 额定容量(kVA)
4. 额定电压组合及分接范围
5. 短路阻抗(%)
6. 联接组标号
7. 冷却方式
8. 特殊要求(如海拔、相数、频率、绝缘水平及轨距等)
(二)外形尺寸及重量随要求改变，本表内数据以出厂文件为准。
