一、概述

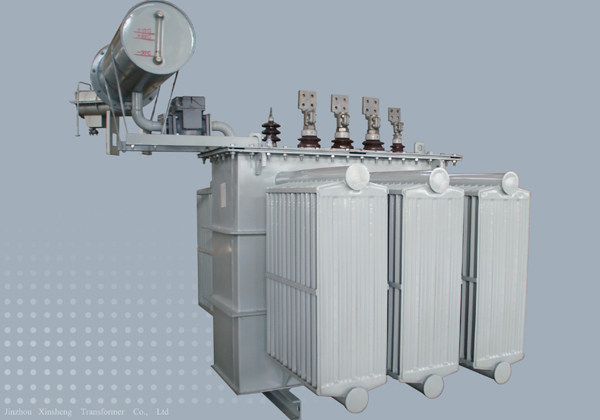

整流变压器是供整流设备用的电源变压器，它的任务就是将交流变换成一定大小和相数的电压，然后再经过整流元件整流，以满足直流输出的要求。此外，整流变压器还有如下作用：将整流设备与电网的电路隔离开来，确保设备和人身安全，限制短路电流，减小整流设备对电网或其他并联运行整流设备相互间的电磁干扰，抑制可控硅等整流元件的电流上升率等。
适用于电化（电解）、变频、牵引、直流输电、电镀、喷涂、电加工、充电、励磁、传动及静电除尘及一般工业用整流电源等行业。
二、技术参数
(一) 整流变压器
型号 | 额定
容量
(kVA) | 额定电压(kV) | 联结组
标号 | 损耗(kW) | 空载
电流
(%) | 阻抗电压(%) | 重量(kg) | 外形尺寸 (mm) | 轨中心距
横向×纵向(mm) | | 高压 | 高压分接 | 低压 | 空载 | 负载 | 器身重 | 油重 | 总重 | 长 | 宽 | 高 | | ZS9-800/10 | 800 | 6.3 | ±5% | 0.44 | D,d0-d0-d0 | 1.29 | 7.25 | 0.54 | 7.57 | 1822 | 850 | 3340 | 2380 | 1304 | 2900 | 820×820 | | ZS9-1600/10 | 1600 | 6 | 0.66 | Dd12 | 1.99 | 156.90 | 0.40 | 7.56 | 2630 | 990 | 4580 | 2400 | 1580 | 2200 | 1070×1070 | | ZS9-2500/10 | 2500 | 6 | 0.63 | D,d0-y11 | 2.98 | 22.00 | 0.70 | 7.07 | 3960 | 1730 | 7530 | 2820 | 1680 | 2640 | 1070×1070 | | ZS9-3000/10 | 3000 | 6 | Dd0 | 3.3 | 26.95 | 0.60 | 8.01 | 4320 | 1420 | 7530 | 2600 | 2480 | 2590 | 1070×1070 | | ZSS9-1250/10 | 1250 | 10 | ±2×2.5% | 0.40 | Dy11 | 1.95 | 11.84 | 0.55 | 6.02 | 2222 | 763 | 3810 | 2110 | 1700 | 2157 | 820×820 | | ZSS9-1400/10 | 1400 | 0.59 | Dyn11 | 2.05 | 13.05 | 0.55 | 4.46 | 2218 | 693 | 3725 | 2210 | 1650 | 2190 | 850×820 | | ZSS9-2000/10 | 2000 | 0.69 | Dd0 | 2.56 | 18.00 | 0.80 | 6.07 | 2951 | 1076 | 5360 | 2300 | 2400 | 2300 | 1080×1080 | | ZSS9-3000/10 | 3000 | 6.3 | ±5% | 0.40 | Dd0 | 3.50 | 25.38 | 0.80 | 6.92 | 4020 | 1600 | 7650 | 2586 | 2540 | 2512 | 1250×1250 | | ZSS9-4000/10 | 4000 | 10 | 0.40 | D,d0-y11 | 3.73 | 4.01 | 0.60 | 9.00 | 4570 | 2500 | 9610 | 3380 | 2665 | 2870 | 1070×1070 | | ZS-1250/10 | 1250 | 10 | ±5% | 0.40 | Dy11 | 1.87 | 13.55 | 0.80 | 4.00 | 2203 | 665 | 3740 | 2000 | 1570 | 2224 | 850×820 | | ZS-1500/10 | 1500 | 0.63 | Dy11 | 1.97 | 14.03 | 0.55 | 6.13 | 2422 | 756 | 4095 | 2210 | 1600 | 2275 | 850×850 | | ZS9-1600/10 | 1600 | 0.44 | Dy11 | 2.05 | 14.90 | 0.40 | 7.61 | 2630 | 990 | 4580 | 2400 | 1580 | 2205 | 1070×1070 | | ZS-1800/10 | 1800 | 0.40 | Dd0 | 2.40 | 17.60 | 0.60 | 6.04 | 2705 | 960 | 5110 | 2200 | 2100 | 2340 | 900×900 | | ZS9-2000/10 | 2000 | 0.44 | Yd11 | 2.47 | 19.30 | 0.70 | 5.50 | 2925 | 934 | 5230 | 2200 | 2100 | 2380 | 900×900 | | ZS9-5000/10 | 5000 | 0.69 | Yd11 | 5.11 | 33.05 | 0.70 | 7.40 | 6540 | 2720 | 11800 | 3860 | 3100 | 2820 | 1475×1475 |
(二) 分裂式整流变压器
型号 | 额定
容量
(kVA) | 额定电压(kV) | 联结组
标号 | 损耗(kW) | 空载
电流
(%) | 阻抗电压(%) | 重量(kg) | 外形尺寸 (mm) | 轨中心距
横向×纵向(mm) | | 高压 | 高压分接 | 低压 | 空载 | 负载 | 器身重 | 油重 | 总重 | 长 | 宽 | 高 | | ZLS9-2×300/10 | 600/300/
300 | 10 | ±5% | 0.48 | D,d0-y11 | 1.55 | 8.31 | 0.68 | 4.55 | 1480 | 1150 | 3400 | 2270 | 2128 | 2165 | 820×1070 | | ZLS9-2×400/10 | 800/400/
400 | 0.25 | 1.79 | 9.56 | 0.68 | 4.62 | 1840 | 1355 | 4115 | 2320 | 2280 | 2300 | 1070×1070 | | ZLS9-2×900/10 | 1800/900/
900 | 0.63 | 2.89 | 20.20 | 0.48 | 5.99 | 3050 | 1850 | 6520 | 2480 | 2590 | 2510 | 1070×1475 | | ZLS9-2×1000/10 | 2000/1000/1000 | ±2×2.5% | 0.40 | 3.26 | 20.30 | 0.51 | 6.10 | 3250 | 1965 | 6900 | 2560 | 1669 | 2492 | 1070×1475 | | ZLS9-2×1500/10 | 3000/1500/1500 | 0.40 | 3.80 | 29.80 | 0.41 | 6.06 | 4150 | 2520 | 9200 | 2840 | 2770 | 3800 | 1070×1475 | | ZLS9-3×300/10 | 900/300/
300/300 | ±5% | 0.48 | D,d0-d0
-d0 | 2.19 | 10.70 | 0.48 | 4.50 | 2000 | 1660 | 4850 | 2360 | 1960 | 2448 | 820×1250 | | ZLS9-3×1000/10 | 3000/1000/1000/1000 | ±2×2.5% | 0.69 | D,y11- y11
- y11 | 4.58 | 28.00 | 0.48 | 6.06 | 4520 | 2900 | 9920 | 3050 | 2780 | 3400 | 1070×1475 |
|
