产品中心 - 40.5KV

详细介绍

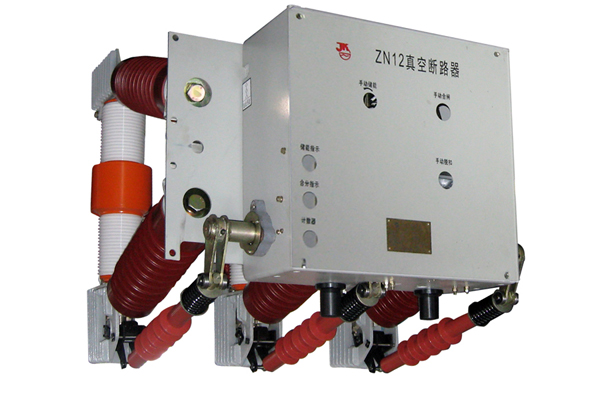

ZN12-40.5系列真空断路器为额定电压40.5kV、三相交流50Hz的户内开关，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。该系列断路器可配用于各种类型的间隔式、铠装式金属封闭开关柜。该系列断路器的操动机构为弹簧储能式，可以用交流或直流操作，亦可用手动操作。
该系列产品为开关本体与操动机构一体化结构。操动机构为模块式弹簧储能机构，储能结构为蜗轮蜗杆式结构，储能时间短，噪音低；支撑真空灭弧室的绝缘子采用三角形支撑，受力合理、结构稳定；真空灭弧室及绝缘件的绝缘强度好。该系列产品结构简单、开断能力强、寿命长、操作功能齐全、无爆炸危险、维修简便。
技术参数

序号	名称	单位	数值
1	额定电压	kV	40.5
2	额定电流	A	1250、1600、2000、2500
3	额定频率	Hz	50
4	额定短路开断电流	kA	25、31.5
5	额定短时耐受电流（4S）	kA	25、31.5
6	额定峰值耐受电流	kA	63、80
7	额定短路关合电流（峰值）	kA	63、80
8	额定短时工频耐受电压（1min）	kV	95
9	额定雷电冲击耐受电压（峰值）	kV	185
10	额定短路电流开断次数	次	20
11	机械寿命	次	10000
12	额定操作顺序		分-0.3秒-合分-180秒-合分
13	额定操作电压	V	AC/DC220	DC110
14	额定操作电流	A	1.1	1.91
