产品中心 - 低压成套系列

详细介绍

一、概述：

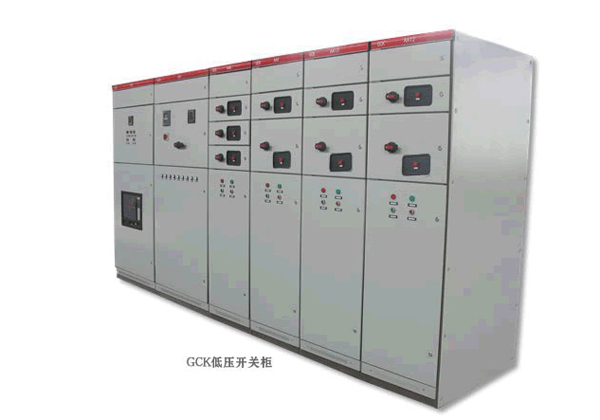

GCK型交流低压抽出式开关柜，它是由动力配电中心（PC）和电动机控制中心(MCC)两部分组成，因此它可以取代GCL和GCD4型产品，适用于发电厂和变电站、石油、化工、冶金、纺织、高层建筑供电等行业的配电系统。在大型发电厂、石油化工等自动化程度高，要求与计算机接口的场所，作为三相交流频率50(60)Hz，额定工作电压380(660)V，额定电流为4000A及以下的发、供系统中的配电，电动机集中控制，无功功率补偿使用的低压成套配电装置。
二、结构特点：
1. 主构架采用异型型钢，由2.0mm冷轧板冷弯而成，在型钢上有模数为20mm的安装孔，内部安装灵活方便，具有强度高、便于模块化安装的特点，防护等级可达到IP40。
2. 主构架装配型式设计为全组装式结构、适应不同层次用户的需要。
3. 装置的各功能室严格分开，相互隔离。其隔室主要分为功能单元室、母线室、电缆室，各单元的作用相对独立，互不影响。
4. 水平主母线采取柜顶排列方式，以增强母线抗短路电流产生的电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
5. 抽屉类型分为160mm、240mm、320mm、400mm、480mm、560mm、640mm、7个尺寸系列。回路额定电流在600A及以下。
6. 每台装置最多能安装11个1单元抽屉或22个1/2单元抽屉。
7. 抽屉具有分、合、试验、抽出、等位置，并有明显标志。
8. 抽屉设有机械联锁装置和紧急解锁装置。
9. 操作方式：单面操作。
10. 安装方式：离墙安装。
11. 接线方式：一次回路柜后接线，二次回路柜前接线。
12. 进出线方式：可以任意从柜顶或柜底进出线。
13. 表面处理：外壳：粉沫喷涂；柜架：镀锌或覆铝锌钢板。
14. 内部隔室：主母线室、垂直母线室、馈电/控制单元室、转接线室、一次出线端子室、二次出线端子室和二次线走线通道。
三、主要技术参数：

符合标准		IEC60439-1，GB7251.1
防护等级		IP40
额定工作电压（V）		380
频率（Hz）		50
额定绝缘电压（V）		660
控制电动机容量kW		0.5~155
机械寿命（次）		500
额定电流（A）	水平母线	1600、3150
	垂直母线	630
	主电路触头接插件	200、400
	辅助电路触头接插件	20
	馈电电路最大电流	400
	受电电路	1000、1600、2000、2500、3200
额定短时耐受电流	有效值（kA）	30、50、80
	峰值(Ka)	60、105、176
耐压（V/1min）		250
外形尺寸（宽×深×高）mm		800×600×2200 800×1000×2200 1000×1000×2200 600×1000×2200
