一、概述：

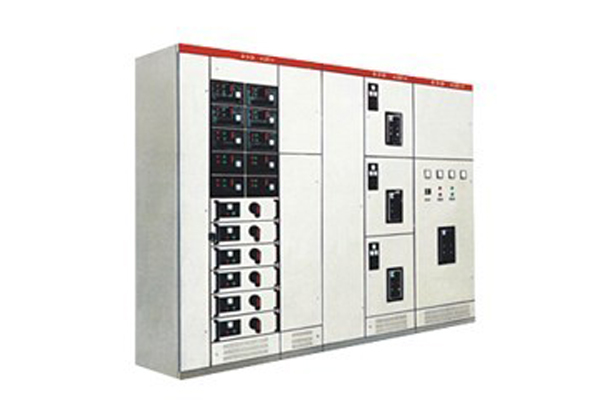

GCS低压抽出式开关柜适用于发电厂和石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口场所。作为三相交流频率为50(60)Hz、额定工作电压为380(400)、(600)V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
二、结构特点：
1、结构
1) 主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm的 2mm的安装孔，内部安装灵活方便。
2) 主构架装配形式设计为两种，全组装式结构和部份(侧框和横梁)焊接式结构，供用户选择。
3) 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
4) 水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
5) 电缆隔室的设计使电缆上下进出均十分方便。
2、功能单元
1) 抽屉层高的模数为160mm，分为1/2单元，1单元，3/2单元，2单元，3单元五个尺寸系列。单元回路额定电流400A及以下。
2) 抽屉改变仅在高度尺寸上变化，其柜体宽度、高度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
3) 每台MCC最多能安装11个单元的抽屉或22个1/2单元的抽屉。
4) 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
5) 1/2单元抽屉雨电缆室的转接采用背板式结构ZI-2型转接件。
6) 单元抽屉雨电缆室的转接按电流分档采用相同尺寸棒式或管事结构ZJ-1型转接件。
7) 抽屉面板具有分、合、试验、抽出等位置的明显标志。
8) 抽屉单元设有机械联锁装置。
三、基本参数

主电路额定电压（V）		交流380（400）、（600）
辅助电路额定电压（V）		交流220、380（400）直流110、220
额定频率（Hz）		50（60）
额定绝缘电压（V）		660（1000）
额定电流（A）	水平母线	≤4000
	垂直母线MCC	1000
母线额定短时耐受电流（kA/1S）		30、50、80
母线额定峰值耐受电流（kA/0.1S）		63、105、176
工频试验电压（V/1min）	主电路	2500
	辅助电路	1760
母线	三相四线制	A.B.C.PEN
	三相五线制	A.B.C.PE+N
防护等级		IP30、IP40
外形尺寸（宽×深×高）mm		400×600（1000）×2200 600×800（1000）×2200 800×600（800、1000）×2200 1000×600（800、1000）×2200
