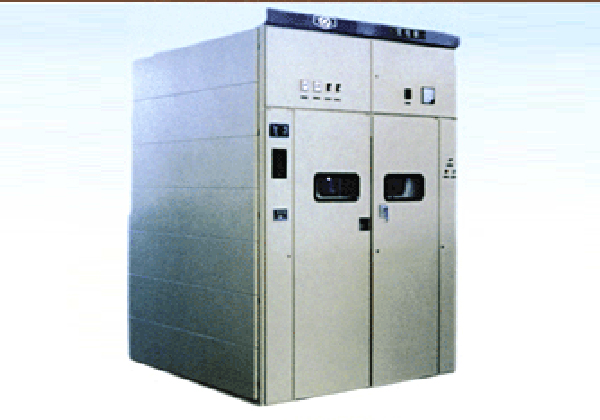

| JYN1-40.5交流金属封闭型移开式开关柜（以下简称开关柜）系三相交流50Hz户内装置的金属封闭式开关设备，是用于发电厂，变电所中系统额定电压为35kV单母线或单母线分段的成套配电装置。作为接受和分配电能之用，并对电路具有控制、保护和测量等功能。当配用真空断路器时，适用于切合电容器组、电炉变压器等频繁操作的场所。本型开关柜具有防止误操作断路器、防止带负荷推拉手车、防止带电挂接地线、防止带接地线送电和防止误入带电间隙（简称“五防”功能）本产品设计符合GB3906-2006 《3.6kV-40.5kV交流金属封闭开关设备和控制设备》、DL/T404-2007《3.6kV-40.5kV交流金属封闭开关设备和控制设备》，并满足IEC62271-200:2003《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》的要求。 技术指标： 1、额定电压：40.5kV。 2、额定绝缘水平：1min工频耐受电压 相间、相对地95 kV 隔离断口118 kV； 雷电冲击耐受电压 相间、相对地185 kV 隔离断口215 kV3、额定电流：630 1250 1600 2000 A。 4、额定短时耐受电流（有效值）：25、31.5 kA。 5、额定短时耐受时间：4s 6、额定峰值耐受电流（峰值）：63、80 kA。 7、外形尺寸：宽×深×高1818×2400×2925 mm。 应用领域：适用于发电厂，变电所中系统额定电压为35kV单母线或单母线分段的成套配电装置。作为接受和分配电能之用，并对电路具有控制、保护和测量等功能。 |
