产品中心 - 12KV系列
|
| 详细介绍 |

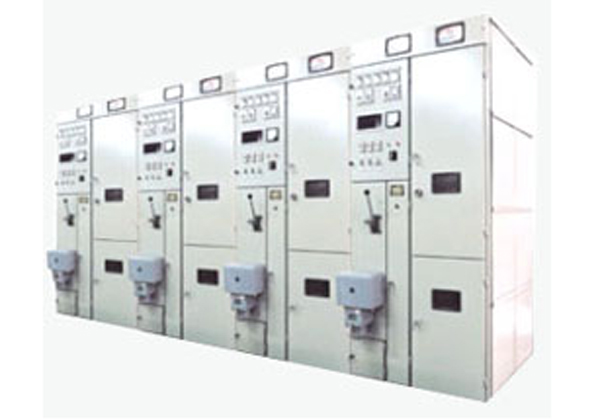

| 单母线开关柜GG-1A(FⅡ)(Z)和单母线带旁路母线的开关柜GG-1A、 GG-1A(FⅡ)P、GG-1A(FⅡ)（Z）P及双母线开关柜GG- 1A(FⅡ)S、GG-1A（FⅡ）（Z）S等均适用于户内三相交流系统中作为发电厂、变电站、控制发电机、变压器受电、馈电以及厂用电的主要成套电气设备，还适用于各工矿、企业用作高压电动机、变压器以及电容器组的切合和保护计量之用。对于带有旁路母线的高压开关柜，当断路器发生故障时，可方便地通过旁路电源立即恢复供电。对于双母线高压开关柜，当轮流检修母线（工作母线或备用母线）时，不必中断对用户的供电该产品内配的主开关除配有少油断路器（tCB）、真空断路器（VCB）外，对单母线柜还增加了有高压限流熔断器（PF）、串联真空接触器（VMC），即“F-C”回路方案，供控制和保护小容量电动机、变压器、电容器组之用。以提高高压开关柜的寿命和降低产品造价。该产品已经过全面型式试验验证，达到了进入八十年代以来原机电部、水电部（或能源部）联合颁发的（88）电技字第9号（88）机电发字第190号文《关于10kV高压开关柜绝缘验证及改进工作的通知》……和电供（1992）146号文《关于推广应用高压开关柜绝缘验证及改进成果的通知》等一系列文件要求。由于对上述文件的认真贯彻执行，使该产品具有如下六大特点： 一、 环境条件适应性强。由于主回路一律选用了两部定点厂家生产的并经“全工况”试验验证的加大绝缘表面爬电距离和空气电气间隙的电器元件，因此在凝露和Ⅱ级污秽环境条件下仍能安全运行。 二、 安全可靠。设有简单而有效的闭锁装置（以机械闭锁为主、程序锁和电气闭锁为辅）可防止误操作。 三、 导电体接触可靠。由于接触表面有先进的工艺保证接触严密，而且有可靠的防腐镀层（镀锡或挂锡）和“DJB-823”军用新型固体薄膜保护剂涂层。 四、 主回路动、热稳定参数匹配。由于选用了具有较高的动、热稳定参数的特殊电流互感器而获得 五、 维护方便。通过面板或门的高强度透明的观察窗可方便的观察到柜内电器元件及电缆终端。 六、 柜体漆膜强度高。由于柜体采用整体酸洗除锈工艺和粉末喷涂新工艺。使柜体涂膜有较高的机械强度，因此具有抗“磕碰”、抗“划痕”的性能。技术指标： 1、额定电压（kV）：3、6、10。 2、最高电压（kV）：3.6 、7.2、12 3、额定电流（A）：600、1000、1200、1500、2000、2500、3000 4、额定动稳定电流（kA）：31.5、50 、80、125、125 5、外形尺寸：GG-1A(FⅡ) W1218×H3150 D1200 应用领域：适用于户内三相交流系统中作为发电厂、变电站、控制发电机、变压器受电、馈电以及厂用电的主要成套电气设备，还适用于各工矿、企业用作高压电动机、变压器以及电容器组的切合和保护计量。 |
| 上一个： 没有资料 |
| 下一个： KYN16-12铠装式交流金属封闭开关设备 |
